高效斜板沉淀池的選型指導

1.設備簡介

1.1 淺池理論

高效斜板沉淀池應用哈真淺池理論如圖所示，在池長為L，池深為H，池中水平流速為v，顆粒沉速為u₀的沉淀池中，在理想狀態下，L/H=v/u₀。

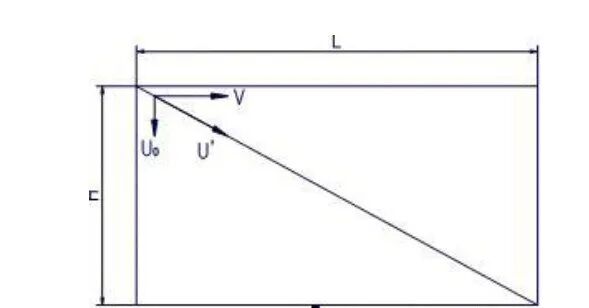

沉淀池原理圖

如果處理得水流量為V，沉淀池底面積為A，沉淀時間為t，則V＝H·A/t，t=L/v=H/u₀，即得V=Au₀?？梢?，沉淀池的處理能力，只與沉淀池的底面積A和沉降速度u₀有關，而與沉淀池的深度無關。

如果用水平隔板，將H分為3等層，每層深H/3，在u₀與v不變的條件下，則只需L/3，就可將沉速u₀的顆粒去除，也即總?cè)莘e可減小到1/3。如果池長L不變，由于池深為H/3，則水平流速可增加到3v，仍能將沉速為u0的顆粒沉淀掉，也即處理能力可提高3倍。把沉淀池分成n層就可把處理能力提高n倍。這就是淺池沉淀理論。

1.2 工作原理

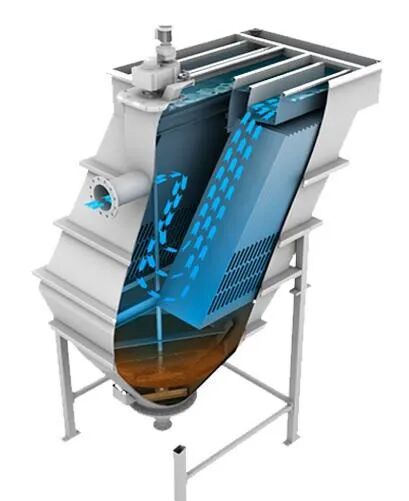

高效斜板沉淀池主要用于廢水預處理和好氧池后端，廢水由進水管進入池體，向下流通過位于池體中間的進水室，由導流板反射，再通過里面的進水布水口進入斜板。隨著溶液向上流動，其所含的固體顆粒就沉淀在平行的斜板組件上，然后劃入池底的污泥斗中。

在污泥斗中，通過刮泥機，污泥濃縮后在從底部污泥出口排出。而澄清液離開斜板通過頂部的出水通路口流出。然后通過可調出水堰流匯集，由出水口流出。

在斜板頂部設計的通路口的目的是使澄清液在通過集水渠時形成一個壓力差，保證斜板間流 態分布均勻，從而使整個面積都被利用。這樣操作的可靠性增大，減少溶液流態影響，還減少了結垢淤泥的可能。

1.3 主要組成

斜板沉淀池主要包括：沉淀池體、斜板組件、集水槽、可調出水堰板、集泥刮泥機（可選）、混合反應段（可選）等部件組成。

1.4 設備特點

a) 增大沉淀能力：沉淀面積增大；斜板可以對沉淀物起到再凝聚作用，使絮狀物增大，易于沉淀；斜板沉淀創造了層流條件，沉淀效果好。

b) 下沉污泥濃度增大。

c) 排出的清水量整年保持穩定，而且不存在污泥覆蓋。

1.5 設備分類

根據不同水質的設計要求可分為3類：

普通高效斜板沉淀池；

帶刮泥機高效斜板沉淀池；

帶混合反應段和刮泥機高效斜板沉淀池；

1.5.1 普通高效斜板沉淀池

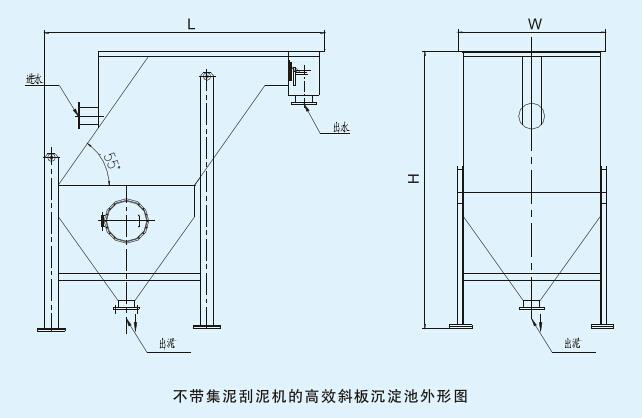

此類普通高效斜板沉淀池不含刮泥機，適用于污水中污泥負荷較小，污泥沉降性能好的水質。污泥通過下端泥斗濃縮后排出。

1.5.2帶刮泥機沉淀池

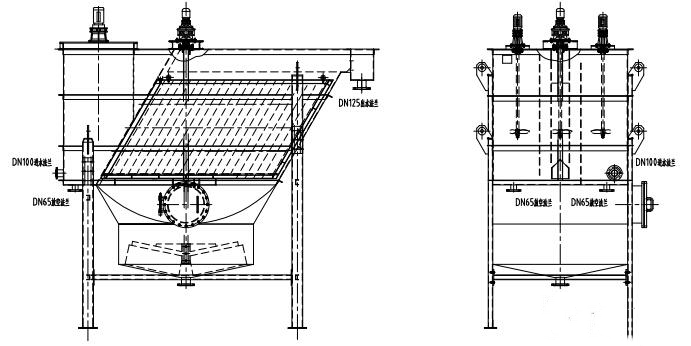

此類帶集刮泥機的高效斜板沉淀池，適用于污水中污泥負荷較大，污泥沉降性能好的水質，污泥通過下刮泥機刮至泥斗后排出。

1.5.3含混合反應段高效斜板沉淀池

根據客戶需求和工藝設計要求，高效斜板沉淀池前端可加混合反應段，配套相應的攪拌機污泥通過下刮泥機刮至泥斗后排出。

2. 選型說明

2.1 選型參數

一般情況下高效斜板沉淀池的選型是根據設計水量和處理負荷來選型的。

選型舉例：根據設計負荷，如果廢水中懸浮物濃度較高，污泥負荷較大且污泥沉降性能良好，則選擇帶刮泥機斜板沉淀池（常用規格，需校核負荷）。

污水中污泥負荷較小，污泥沉降性能好的水質。污泥通過下端泥斗濃縮后排出，即選擇不帶刮泥機的斜板沉淀池（常用規格，需校核負荷）。

2.2 設備配置表

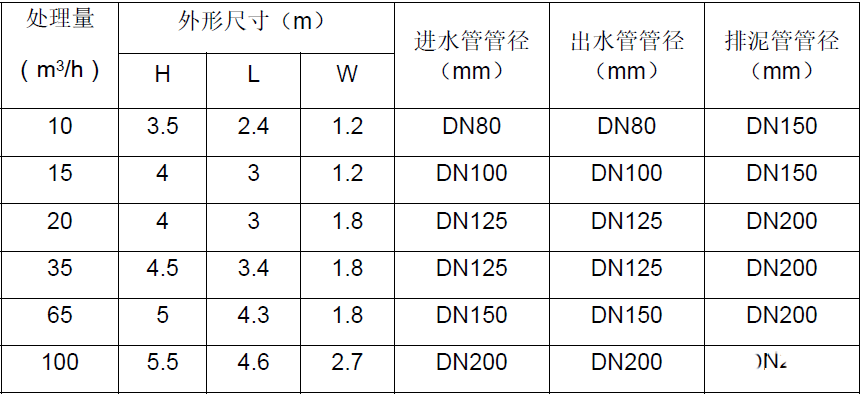

不含刮泥機設備配置表

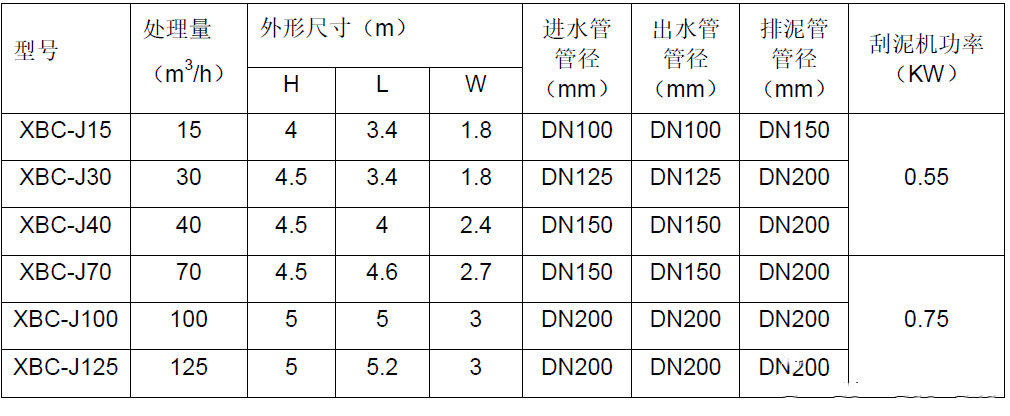

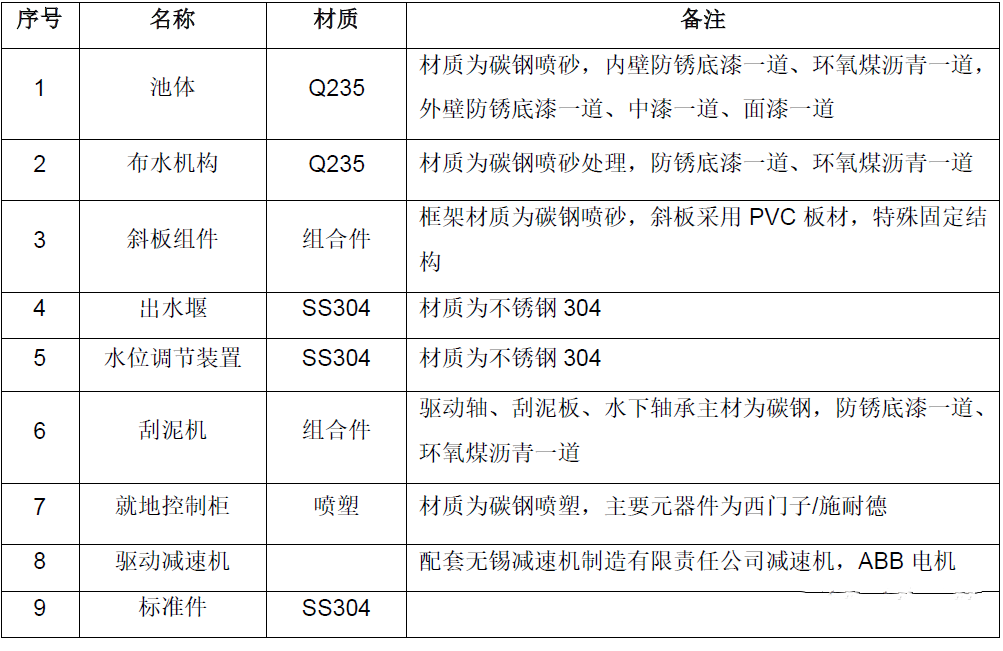

含刮泥機設備配置表

2.3 防腐

根據處理水質要求(主要為PH)做池體內壁防腐：

?標準防腐:池體內壁底漆一道， 環氧煤瀝青兩道;

?底漆一道，環氧煤瀝青三道;

?玻璃鋼防腐(三油兩布，五油三布，七油五布);

2.4 斜板

?斜板材質可選，常規做PVC板(4mm)，特殊要求做不銹鋼板(2-3mm);

?斜板安裝角度60°，斜板間距一般為10cm;

?斜板通過圓鋼穿桿連接;
